Терморегулятор цифровой STC-1000 220В AC 0-100C

 Контроллер (регулятор температуры) STC-1000  предназначен для контроля и поддержания температуры объектов эксплуатации производственно-технического и бытового назначения. Прибор имеет два реле и может управлять одновременно нагревателем и холодильником.

   В качестве датчика температуры используется NTC термистор  длиной присоединительного кабеля 1 м.  Датчик температуры входит в комплект поставки прибора.

Инструкция к контроллеру температуры STC-1000:

• Подключение контроллера температуры STC-1000 220v показана на фотографии в карточке товара

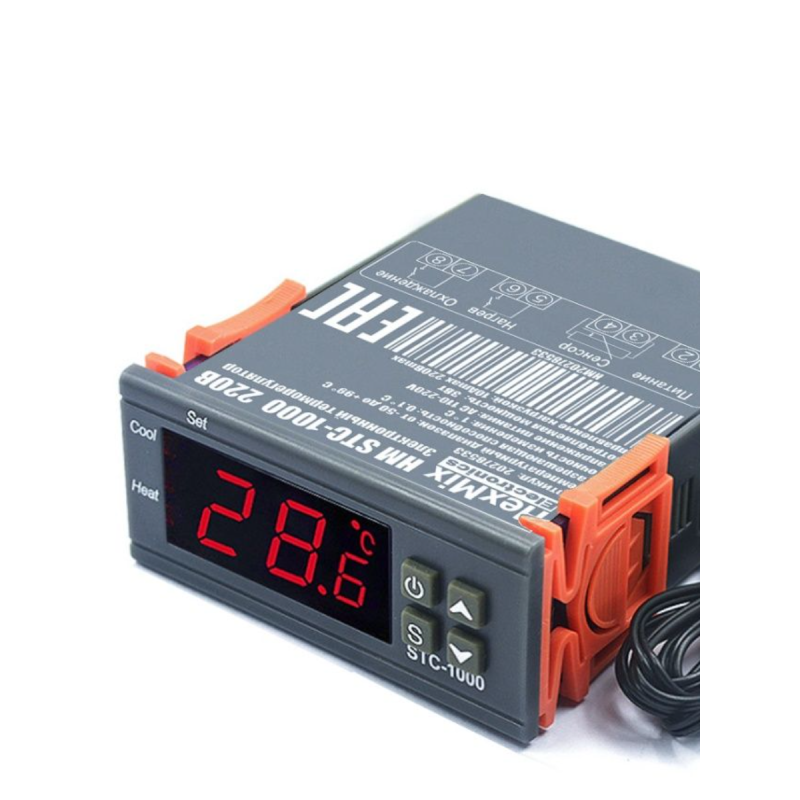

• Дисплей отображает два режима работы: нагрев (heat) и охлаждение (cool). Четыре кнопки управления: включение/выключение, вход в режим программирования (S) и две стрелки вверх и вниз.
• Включение и выключение производится путем удерживания кнопки питания не менее 3 секунд. После первого включения термостат показывает температуру среды в которой находиться датчик.
• Для просмотра температуры, на поддержание которой запрограммирован контроллер надо нажать стрелку вверх (Может задаваться в диапазоне от -50 до +99,9 градуса с точностью до одной десятой. По умолчанию 10,0 С).
• Нажатие стрелки стрелки вниз выводит гистерезис* на который настроен контроллер (Может задаваться от 0,3 до 10 градусов с точностью до десятых. В заводских настройках 0,5 градуса).
• Для входа в режим программирования нажимаем и удерживаем кнопку S не менее 3 секунд, на дисплее появится F1.
• Нажимаем кнопку S и удерживаем. На дисплее отобразится заданная температура. Не отпуская кнопку S стрелками "вверх" или "вниз" задаём требуемую температуру.
• Отпускаем кнопку S и нажимаем стрелку вверх. На дисплее отобразится F2. Нажимаем кнопку S и на дисплее отобразиться заданная дельта температуры. Удерживая кнопку S стрелками вверх и вниз задаём требуемую дельту.
• Отпускаем кнопку S и нажимаем стрелку вверх. На дисплее отобразится F3. Нажимаем кнопку S и на дисплее отобразится задержка на включение (По умолчанию 3 минуты, диапазон доступных значений от 1 до 10 минут).
• Отпускаем кнопку S и нажимаем стрелку вверх. На дисплее отобразится F4. Здесь можно задать значение калибровки датчика. (Диапазон значений от -10 до +10 с шагом 0,1. По умолчанию значение 0).
• Для выхода из режима программирования с сохранением настроек кратковременно нажимаем кнопку включения/выключения.
• Если надо выйти не сохраняя настройки, то контроллер сам выйдет в рабочий режим, если не нажимать кнопки в течение 30 секунд.
• Если на дисплее отобразилось Er (ошибка), то, нажимаете любую кнопку и держите до перезагрузки контроллера. После этого все настройки сбросятся на заводские.

*В терморегуляторах гистерезисом называют величину температуры, при которой сигнал изменяется на противоположный. И само явление, при котором осуществляется задержка переключения сигнала в зависимости от величины влияния. Терморегуляторы имеют разные пороги включения и выключения, эта система имеет температурный гистерезис. Он дает возможность уменьшит частоту переключения, например, на повышение температуры в обогревателе. Но при этом следует помнить, что чем больше величина гистерезиса, тем больше скачок температуры.
И так, пусть терморегулятор в настройке имеет температуру 18°C. Его гистерезис 4°C. До включения обогревающего оборудования (и соответственно терморегулятора) температура в комнате была 12°C. Обогрев включили. Когда температура в помещении достигнет 22°C, терморегулятор даст сигнал нагревающему оборудованию на выключение. Температура в комнате начнет уменьшаться, когда она станет равна 16°C, то терморегулятор подаст сигнал о включении.
